破碎機(jī)高鉻鑄鐵復(fù)合錘頭鑄造時(shí)的問題及對(duì)策，錘頭廣泛應(yīng)用于各類工礦企業(yè)，錘頭的種類也豐富多樣發(fā)。小到生活中用的小錘頭，大到工業(yè)生產(chǎn)用到的大型耐磨錘頭。一般來說，錘頭依據(jù)材料可以分為很多種有：高錳鋼錘頭、高鉻鑄鐵復(fù)合錘頭、低碳合金鋼錘頭。其中高錳鋼韌性好，價(jià)格低，主要特點(diǎn)是在較大的沖擊或接觸應(yīng)力的作用下，表面層將迅速產(chǎn)生加工硬化，其加工硬化指數(shù)比其它材料高，所以耐磨性得到了很大得提高。

其中需要注意的是，高鉻鑄鐵液和高錳鋼，Q235方管，各具特性，既不能混淆為一體，又要使頭柄厘清，牢固結(jié)合，從工藝上必須保證二者凝固、收縮、冷卻的正交點(diǎn)，獲得復(fù)合澆注錘頭。如為了不使二者混合，在高鉻鑄鐵復(fù)合錘頭內(nèi)澆口進(jìn)入白模后加0235八結(jié)構(gòu)鋼以調(diào)節(jié)控制。但是在鑄造破碎機(jī)錘頭是需要注意很多事項(xiàng)，而且也要有針對(duì)性的想到對(duì)應(yīng)策略，下面宇耐告訴您破碎機(jī)高鉻鑄鐵復(fù)合錘頭鑄造時(shí)的問題及對(duì)策。

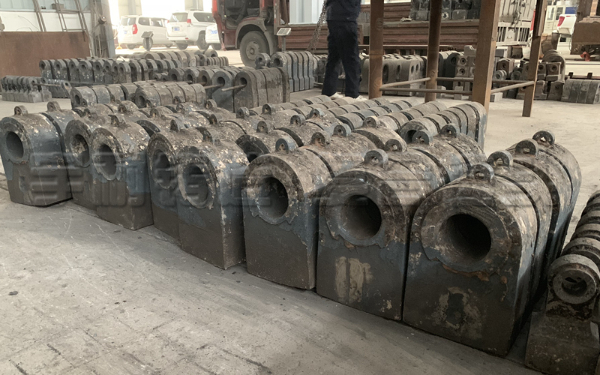

消失模鑄造

(1)高鉻鑄鐵錘頭預(yù)埋，錘柄白模(消失模)，澆ZG270500鋼液，出現(xiàn)的問題比較少，僅少數(shù)因錘頭的重量不同產(chǎn)生個(gè)別裂紋。

(2)ZG270500錘柄先加工好，預(yù)嵌入錘頭白模(消失模)中，后澆高鉻鑄鐵頭，按消失模鑄造工藝布置錘頭鑄件，不論是錘柄朝上、朝中、朝下，澆注后往往會(huì)在錘柄和錘頭結(jié)合處出現(xiàn)縮孔、縮松、渣縮孔，疵病頗多且常見。由于錘柄不能預(yù)熱，錘頭鐵液的多少(即錘頭的大小)和熱量二者關(guān)系、工藝未掌握，因此一種規(guī)格錘頭，往往產(chǎn)生常見疵病，如柄頭結(jié)合處有縮松。克服對(duì)策:澆注錘頭的內(nèi)澆口置于錘頭白模位置，使其有充裕熱量加熱柄部結(jié)合處，減少應(yīng)力，利于冶金化學(xué)粘合;要盡量因勢(shì)利導(dǎo)，將白模的負(fù)面作用，即澆入鐵液后產(chǎn)生的氣、渣溢(逸)出，進(jìn)入集渣冒口，要遵循消失模鑄造工藝。

高鉻鑄鐵液和高錳鋼(鑄鋼)液各具特性，既不能混為一體，又要使頭柄牢固結(jié)合，工藝必須保證二者凝固、收縮、冷卻的正交點(diǎn)，才能獲得復(fù)合鑄造錘頭。如為了不使二者混合，在高鉻鑄鐵(錘頭)內(nèi)澆口進(jìn)入白模后，加Q235A結(jié)構(gòu)鋼以調(diào)節(jié)控制，要生產(chǎn)復(fù)合澆鑄的高鉻鑄鐵和鑄鋼或高錳鋼錘頭，必須從本單位實(shí)際出發(fā)，作工藝試驗(yàn)后而定。

要嚴(yán)格掌握消失模鑄造工藝規(guī)程，大限度地抑制白模燃燒后的負(fù)作用，如產(chǎn)生的氣、渣，避免其在錘頭型腔中產(chǎn)生氣孔、夾渣等缺陷。
